- Struttura autoportante con pannelli di tamponamento sp. 25 mm in lamiera zincata internamente e preverniciata esternamente in finitura RAL 9002
- Isolamento termoacustico ininfiammabile in lana minerale
- Recuperatore di calore statico ad altissima efficienza (> 90%) del tipo aria-aria a flussi in controcorrente con piastre di scambio in alluminio dotate di sigillatura supplementare, integrato di sistema di by-pass già motorizzato; vasca di raccolta del condensato in alluminio, con scarico da 1/2” M (laterale per unità orizzontale, inferiore per unità verticale)
- Filtri compatti con media in sintetico (strato esterno) e in fibra di vetro (strato interno) e telaio in acciaio zincato, in classe di efficienza ePM10 50% su ripresa ambiente ed ePM1 50% su presa aria esterna, estraibili inferiormente e lateralmente.
- Ventilatori centrifughi a girante libera a pale rovesce direttamente accoppiati a motori elettrici a tecnologia EC; girante in materiale plastico rinforzato in fibra di vetro per le grandezze 05 e 10, in alluminio per le grandezze superiori
- Quadro elettrico di tipo ad incasso con regolazione elettronica ed interfaccia utente remota per un completo controllo di tutte le funzioni caratteristiche ed in particolare:
- controllo manuale dei ventilatori EC
- controllo automatico dei ventilatori (per pressione, temperatura o qualità aria)
- controllo modulante della valvola acqua (uso promiscuo)
- gestione del riscaldatore elettrico (pre e post)
- gestione dello sbrinamento del recuperatore
- gestione on/off del free-cooling
- post-ventilazione
- programmazione settimanale
- gestione degli allarmi ed avviso filtro intasato
- on/off remoto
- estate/Inverno remoto
- gestione dei ventilatori attraverso ingresso digitale allarme incendio
- BMS via protocollo Modbus e connessione RS485

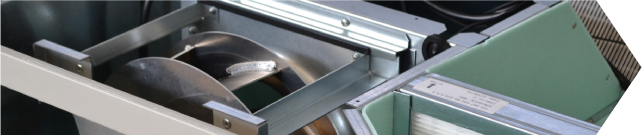

Ventilatore EC e filtro ad alta efficienza
Serranda con servocomando e porta di accesso per estrazione filtri
Sezione CCS con batteria ad acqua
(1) riferita alla portata nominale
(2) aria in ingresso a 28°C/60%UR; acqua in/out 7°/12°C
(3) aria in ingresso a 13°C; acqua in/out 45°/40°C

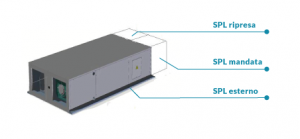

Nella tabella sono riportati i valori di potenza sonora (SWL) in banda d’ottava e totali; sono inoltre indicati i valori di pressione sonora (SPL) a 1m, 5m e 10m in mandata, ripresa ed all’esterno dell’unità. Tutti i valori si riferiscono al funzionamento dell’unità canalizzata alla MASSIMA velocità e alla portata nominale.
I grafici forniscono un’indicazione della pressione statica utile (Pa) al variare della portata d’aria [m3/h], erogata dall’unità base in immissione. Consultare il bollettino tecnico per verificare i dati puntuali delle prestazioni aerauliche dell’unità.
